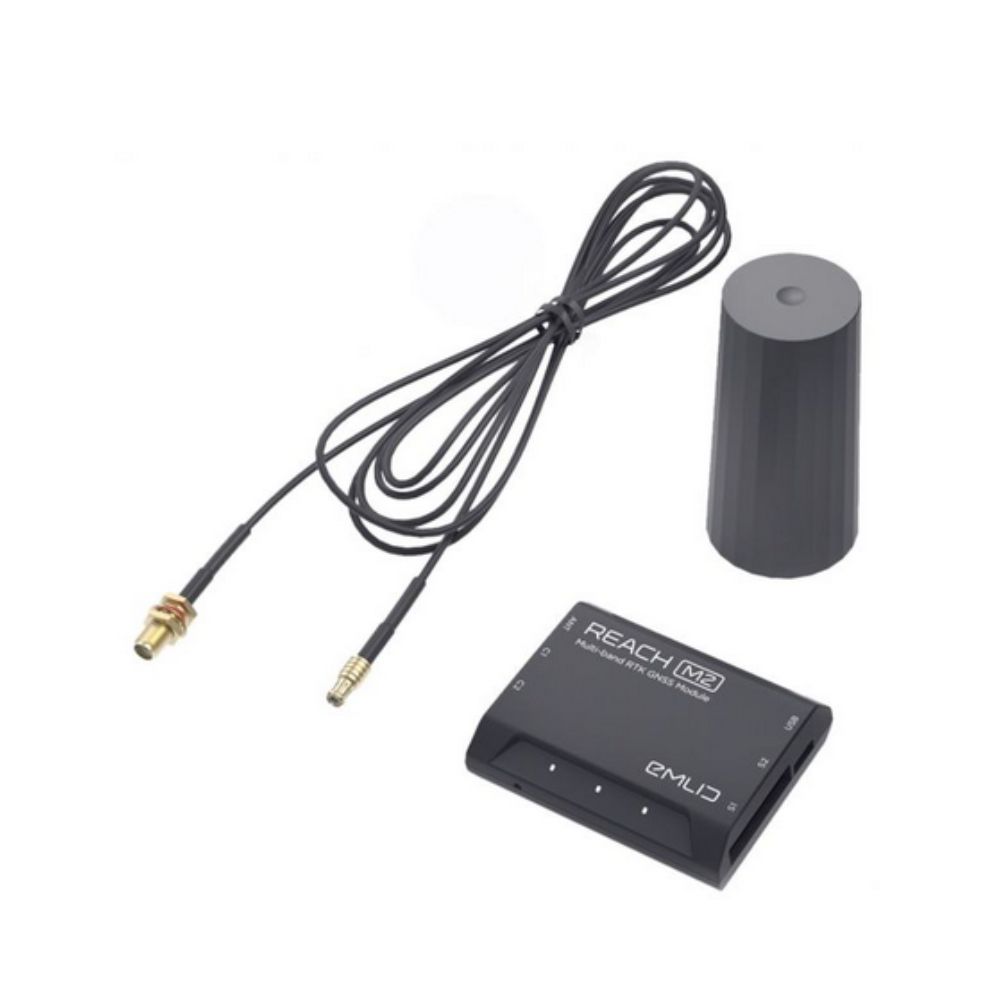

Emlid Reach M2
Multi-Frequenz RTK GNSS Modul mit Zentimeter Genauigkeit
Für Vermessung, Kartierung und Navigation. Inklusive kostenloser App.
Die Emlid Philosophie (The Emlid WAY)
Das Team von Emlid hat 2014 den Bedarf an erschwinglichen und einfachen Produkten erkannt, die in der Lage sein sollten, hochpräzise Messungen durchzuführen.
Heute bietet die Emlid-Marke preiswerte und einfach handhabbare RTK-GNSS-Empfänger an, die sowohl für Profis als auch Anfänger geeignet sind.
Im Gegensatz zu anderen traditionellen Marken bietet Emlid hochpräzise Positionierungslöungen, die ohne umfangreiches Training verwendet werden können.
Emlid konzentriert sich bei der Entwicklung auf Design, Support, Benutzererfahrung, Gemeinschaft und eine moderne, einfache Software.
Das Team arbeitet daran, dass hochpräzise GNSS Rover zu einem Alltagswerkzeug werden. Damit erweitern Sie den Markt, indem sie RTK-GNSS-Empfänger für jedermann zugänglich und erschwinglich machen.
RTK Fix in wenigen Sekunden
Emlid Reach M2 erreicht eine RTK Fix Lösung in nur wenigen Sekunden, wodurch schnell mit der Arbeit begonnen werden kann. Die hohe Genauigkeit bleibt auch unter schwierigen Bedingungen erhalten.Satellitensysteme: GPS, GLONASS, BeiDou, Galileo
Angebot anfragen
Sie sind von einer Behörde, oder Forschungs- und Bildungseinrichrung? Oder Sie möchten größere Stückzahlen beziehen? Dann kontaktieren Sie uns. Wir machen Ihnen ein attraktives Angebot.
Kommt mit der Emlid Flow App
Mit der sehr einfachen Emlid Flow App, hast Du volle Kontrolle. Sie ist sowohl für Android und iOS verfügbar.
Kamera Einstellungen
Reach kann Kameras triggern sowie Events aufzeichnen. Gerade die Event Aufzeichnungsfunktion ist ein must have für die Luftkartierung. Dadurch ist das exakte Timing der Fotoauflösung zu dokumentieren.
Einfaches Log Management
Logs werden automatisch im RINEX Format im internen Speicher abgelegt. Schau Dir die Logs an und lade sie direkt mit der App herunter.
Status Monitoring
Emlid Flow zeigt Dir den aktuellen Satellitenstatus an, Deine Position inder Karte und vieles mehr.
Anwendungsbeispiele
NTRIP oder eine zweite Reach als Basisstation
Emlid Reach M2 braucht für die hohe Genauigkeit Korrekturdaten, die von einer Basisstation kommen. Diese Basis kann entweder eine Reach RS2 Antenne sein, oder ein NTRIP Service. Anbieter für NTRIP Korrekturdaten sind z.B. SAPOS, AXIO-NET und HxGN SmartNET.
Input und Output der Korrekturdaten
Schnittstellen TCP, LoRa, Bluetooth, RS-232, NTRIPFormate RTCM3
Spezifikation
Mechanisch
- Abmessungen 56x45x15 mm
- Gewicht 35 g
- Einsatztemperatur -20°C bis 65°C
Elektronisch
- Strom via USB, JST GH 4,75 – 5,5 V
- Antennen DC bias 3,3V
- Durchschnittlicher Stromverbrauch 200 mA
Genauigkeit
- Statisch
- horizontal: 4 mm + 0,5 ppm
- vertikal: 8 mm + 1 pm
- RTK
- horizontal: 7 mm + 1 ppm
- vertikal: 14 mm + 1 ppm
- Zeit für Fix Lösung ca. 5 s
Verbindungen
- LoRa Radio (separat erhältlich)
- Frequenzbereich 868/915 MHz
- Reichweite bis zu 8 km
- 3,5G Modem integriert
- SIM Karte Nano-SIM
- Wi-Fi
- Bluetooth
- Anschlüsse USB, UART, Event
Daten
- Korrekturdaten NTRIP, RTCM3
- Positionsausgabe NMEA LLH/XYZ
- RINEX Data logging mit 20 Hz Updaterate
- 16 Gb interner Speicher (160 Tage Datenaufzeichnung bei 1 Hz Datenrate)
GNSS
- Signale GPS/L1C/A, L2C, GLONASS L1OF, L2OF, BeiDou B1l, B2l, Galileo E1-B/C, E5b
- 184 Kanäle
- 10 Hz GNSS Updaterate
- IMU 9DOF
Kontaktformular
Mathias Taube
Dein Ansprechpartner
info@messprofiservice.de
Produktbeschreibung
- Anwendung: RTK-Echtzeitpositionierung
- GNSS-Tracking: GPS, Glonass, Beidou, Galileo
- Genauigkeit (RTK Fixed: horizontal = 7 mm +1 ppm, vertikal = 14 mm +1 ppm
- Betriebstemperatur: -20°C bis +65°C
- Feldsoftware: Emlid Flow
- Emlid Reach M2 Modul
- Mikro USB Kabel
- JST-GH 6-Pin Kabel
- JST-GH 5-Pin Kabel
- kostenlose Emlid Flow App für iOS und Android Geräte
Dein Messprofiservice Mehrwert
Gerne unterstützen wir Dich bei der Inbetriebnahme und Erstkonfiguration des Systems. Selbstverständlich bieten wir auch Schulungen an und erklären, worauf es ankommt.
FAQ zum GNSS Modul Reach M2
Das Modul ist für Leute geeignet, die ihre eigen Drohnenpositionierung realisieren möchte. Das Modul kann auch sehr gut für Eigenentwicklungen verwendet werden.
Wenn Du schon ein Smartphone oder Tablet mit mobilem Internetzugang hast, dann kannst Du damit die Reach RS2 steuern. Falls Du keins von beidem zur Hand hast, oder die Geräte gernen trennen möchtest, dann bieten wir Dir auch ein Set mit einem stabilen Samsung Active Tab 3 Tablet an.
Um eine Genauigkeit im Bereich von wenigen Zentimetern zu erreichen, werden sogenannte Korrekturdaten in Echtzeit benötigt. Eine Möglichkeit an Korrekurdaten heranzukommen, ist neben dem Aufbau einer eigenen (zweite Reach RS2 Antenne) Basisstation, der Weg über das Mobilfunknetz (GPRS) und einen Korrekturdatenanbieter. Die Kosten für einen Korrekturdatenzugang variieren, sind aber für einige Bundesländer sogar kostenfrei (z.B. SAPOS in BaWü). Sprecht uns hierzu gerne an. Wir helfen euch weiter.Über das Nachprozessieren der Rohdaten (RINEX) lassen sich im Nachgang auch ohne Live Korrekturdaten hohe Genauigkeiten erreichen.
