3D Baggersteuerung
Präzision und Effizienz für jede Baustelle – 3D-Baggersteuerungen EasyNAV & MCNAV
Mit den 3D-Baggersteuerungen von CHCNAV sparst Du Zeit, reduzierst Fehler und steigerst Deine Effizienz. Egal ob für kleine Projekte oder große Bauvorhaben – wir haben die passende Lösung für Dich.
Warum 3D-Baggersteuerung?
Zeit und Kosten sparen – mit moderner 3D-Baggersteuerung
Herausforderungen bei traditionellen Baggerarbeiten:
- Zeitaufwendige Asbteckungen und Kontrolle der Höhen.
- Abhängigkeit von erfahrenen Fahrern und zusätzlichen Mitarbeitern (z.B. Vermesser)
- Höherer Dieselverbrauch und unnötige Nacharbeiten.
- Komplexe Oberflächen mit mehreren Gefälleänderungen nur aufwendig realisierbar.
Die perfekte Lösung für jede Baustelle – EasyNAV und MCNAV
messprofiservice – Effizienter arbeiten. Mehr erreichen.
- Dein Partner für präzise Baggersteuerung
- Alles aus einer Hand
- Zuverlässigkeit, auf die Du bauen kannst
EasyNAV – Die smarte Lösung für Einsteiger.
Einfach, effizient und kostengünstig – EasyNAV
- Hauptvorteile:
- Kompakt und benutzerfreundlich: Aufbau, Inbetriebnahme und Schulung in nur einem Tag.
- Keine CAD-Daten erforderlich: Alles direkt vom Bagger aus steuerbar.
- Kosteneffizient: Maximale Leistung bei minimalen Investitionen.
- Flexibel: Kompatibel mit verschiedenen Maschinen und Anwendungen.
- Preis: Ab 7.000 € (zzgl. USt. und Aufbau)
01 Einfache Installation und Kalibrierung

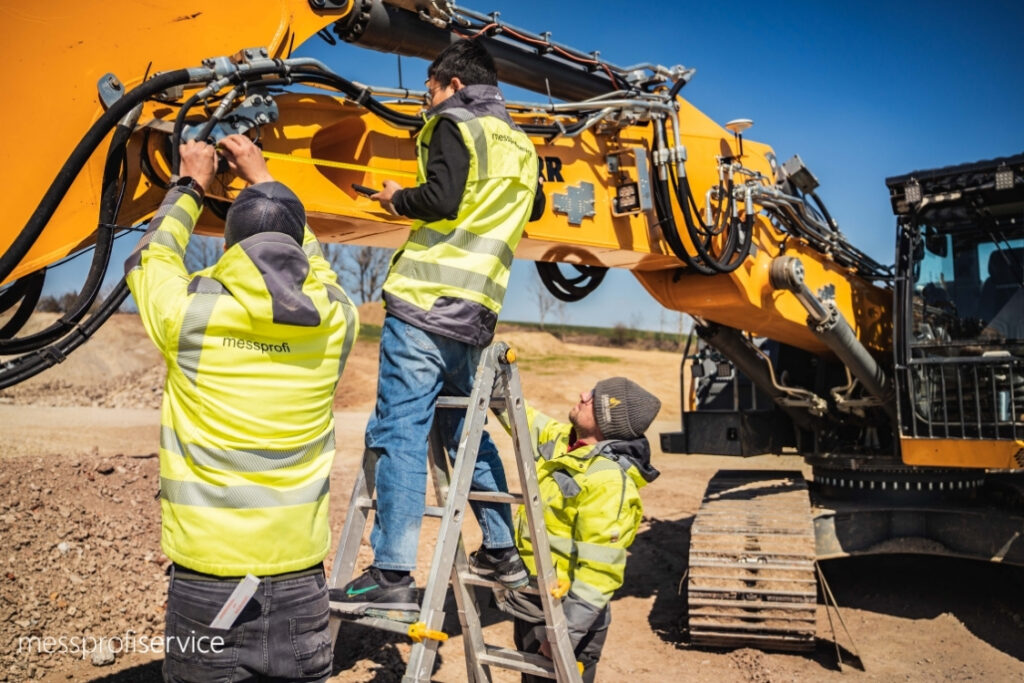

Aufbau, Kalibrierung und Anwenderschulung ist in der Regel an einem Tag realisierbar. Die geringe Komponentenanzahl macht es möglich.
02 Preiswerter Einstieg und schnelle Amortisation

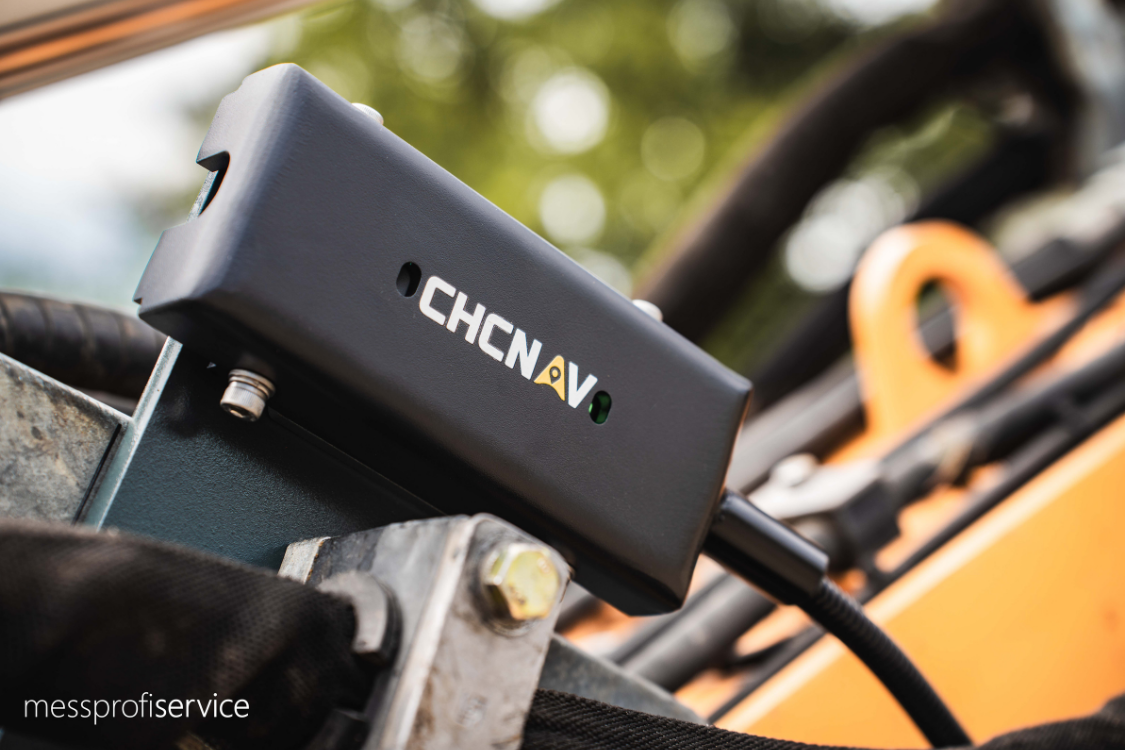

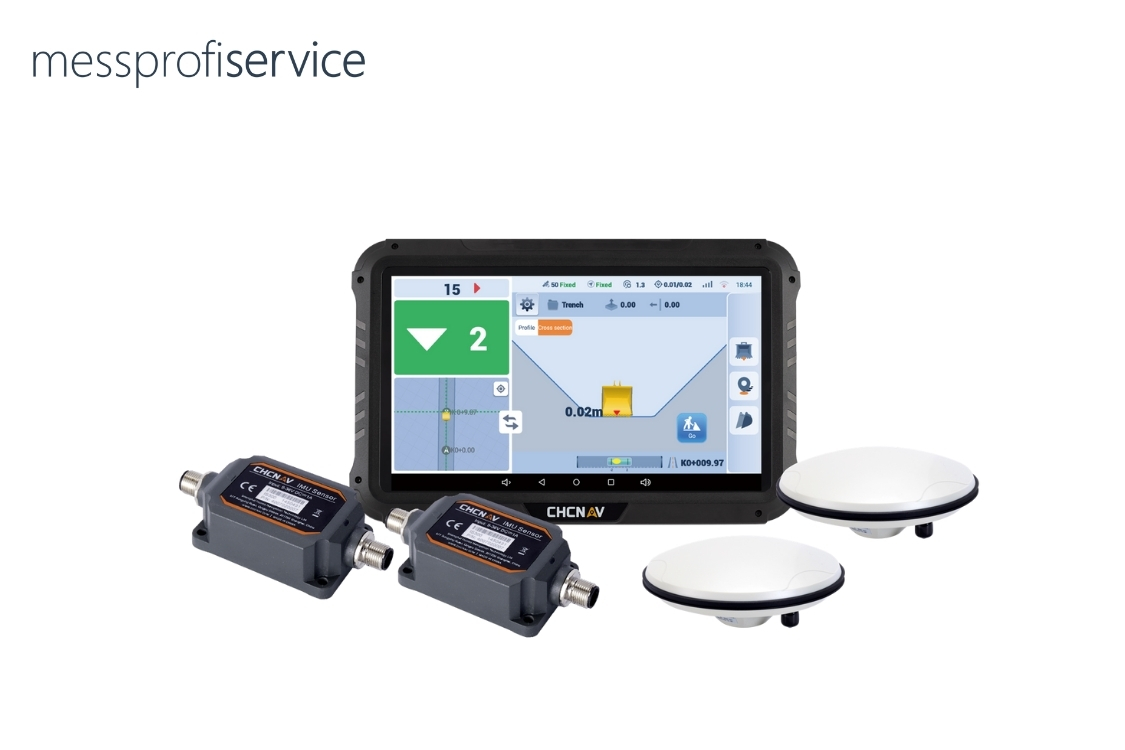

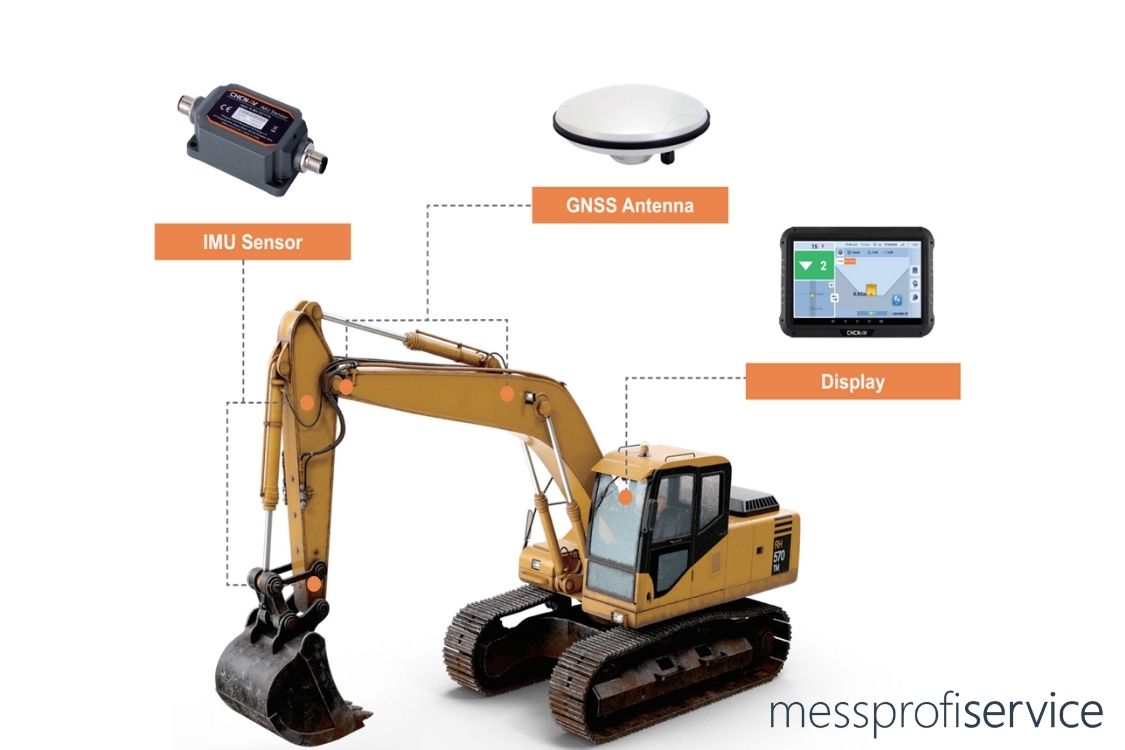

Das EasyNAV System kommt mit 2 GNSS Antennen am Ausleger und 2 IMU Sensoren aus. Alles Informationen laufen im Tablet zusammen und werden dort verarbeitet. Die geringe Komponentenanzahl und die Tatsache, dass sowohl Hardware als auch Software direkt von CHCNAV entwicket werden, ermöglichen den günstgen Einstieg in Baggersteuerung.

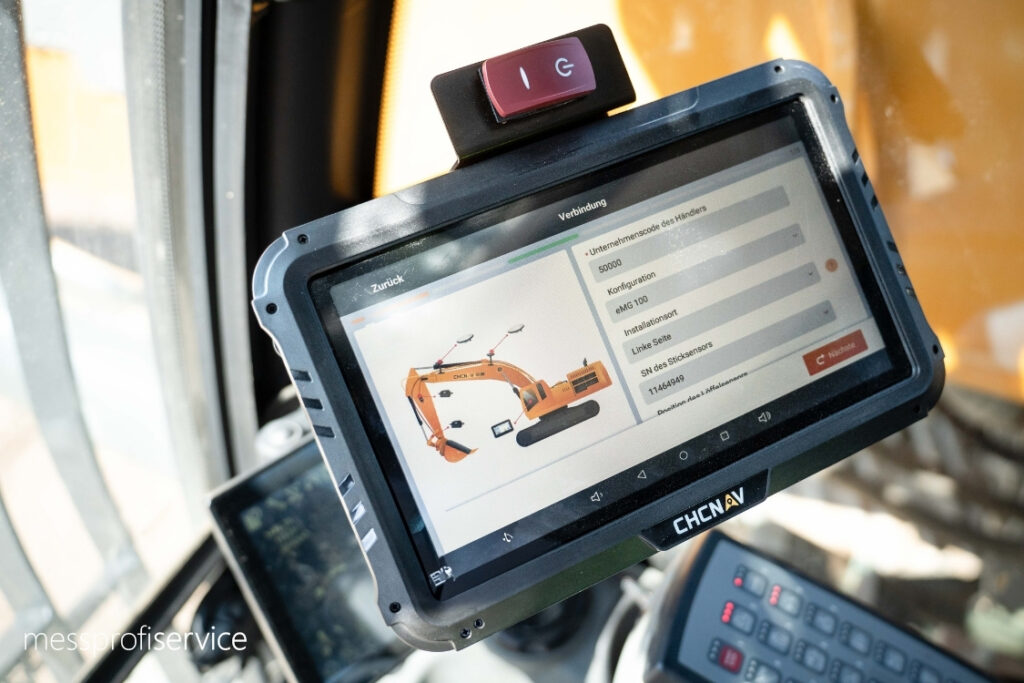

03 Einfache, intuitive Bedieneung
Entwickelt für Baggerführer aller Erfahrungsstufen mit klaren Anzeigen, großer Zahlen und schnellem Zugriff auf die Funktionen.
Alle Funktionen werden über das Tablet gesteuert. Egal ob Punktmessung, oder Oberflächenerstellung mit einem oder 2 Gefälle. Die Funktionen können in nur kurzer Zeit erlernt werden und eine aufwendige Schulung ist nicht notwendig.
04 Hohe Maschinenkompatibilität

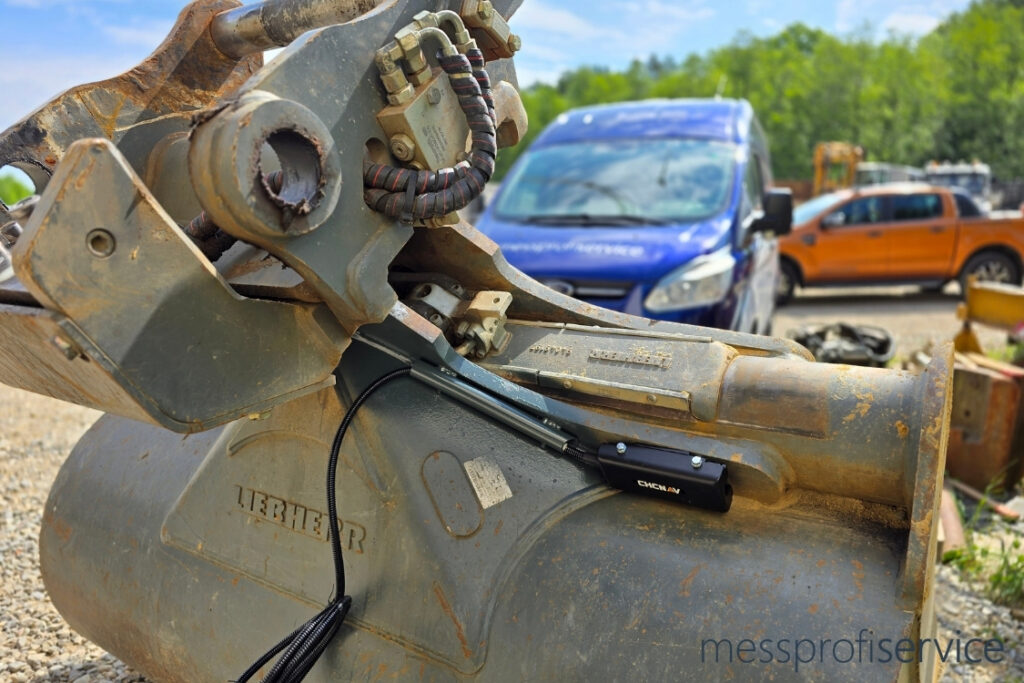

Egal ob Verstellausleger, Schwenkausleger, Standard- oder Schwenklöffel (zusätzlicher IMU Sensor notwendig). Das EasyNAV System ist für mit den meisten Baggern kompatibel.
05 Einfacher Support dank Fernzugiff
Im Tablet ist eine SIM-Karte verbaut. Diese ermöglicht zum Einen den Empfang von Korrekturdaten, und zum Anderen der Support per Fernzugriff (Anydesk).
06 Funktionen
- Grabenaushub
- Nivellierung
- Gefälle- und Böschungsbau mit ein- oder zweiaxialem Gefälle
- Gründung und Fundamente

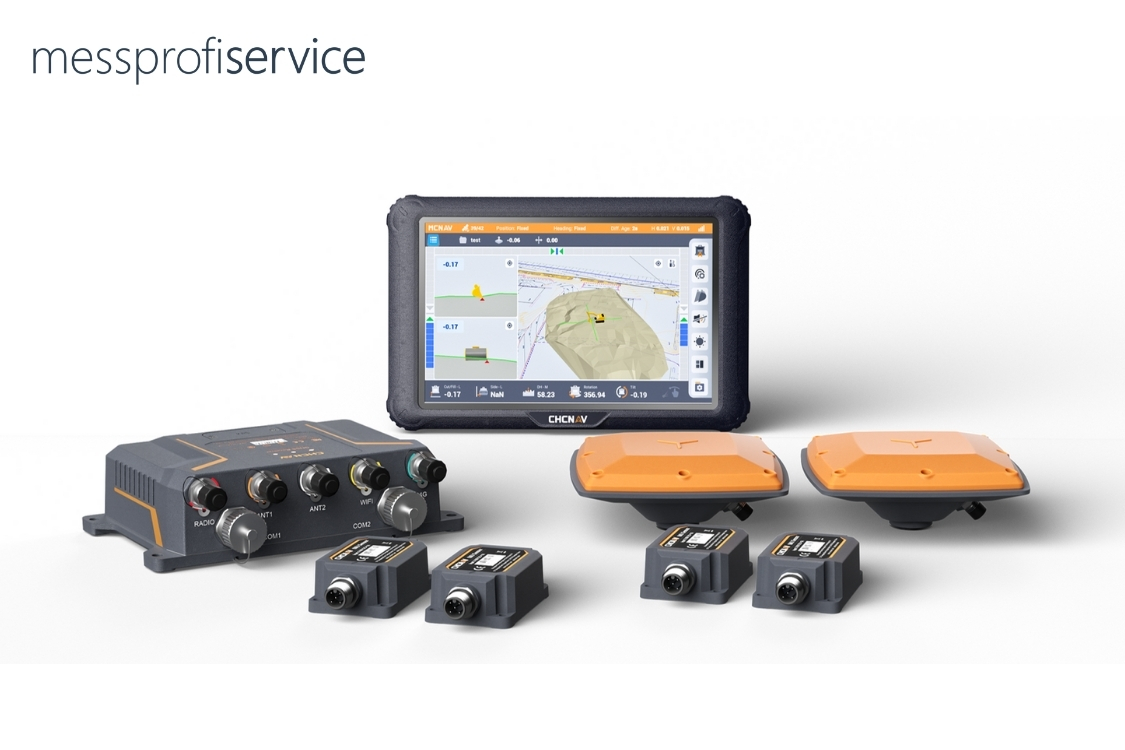

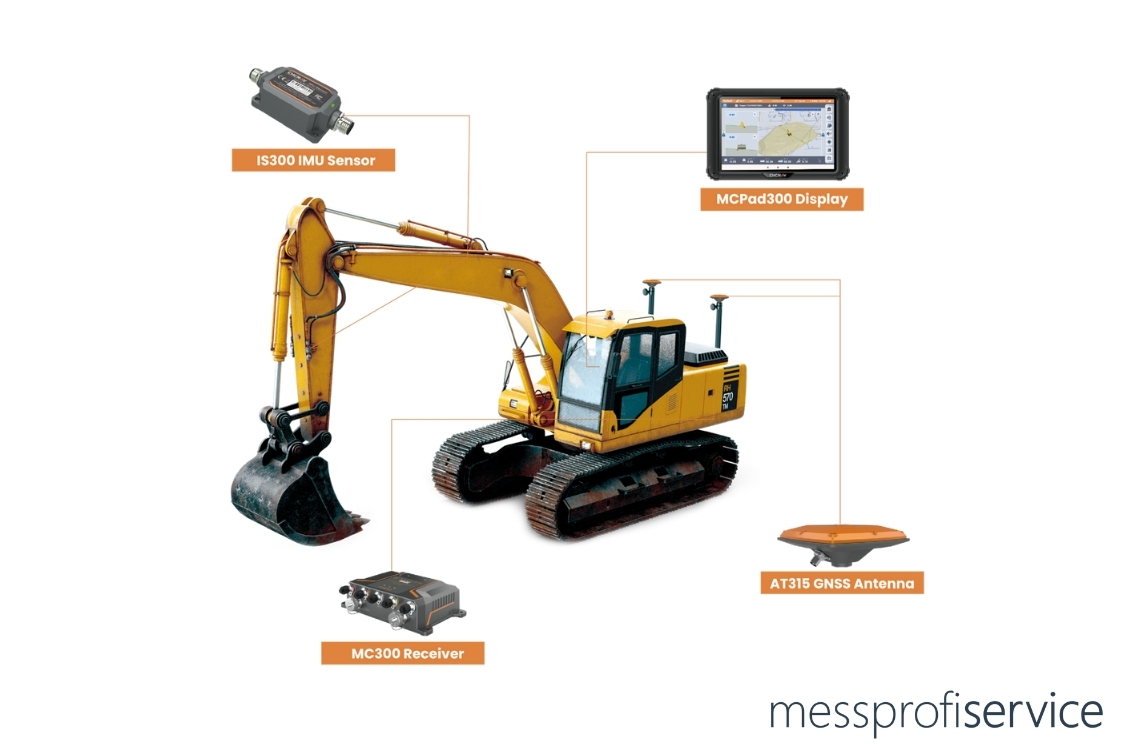

MCNAV –Die High-End-Lösung für Profis
Hauptvorteile:
- Leistungsstarke CAD-Integration: Unterstützt komplexe Dateien und Koordinatensysteme.
- Robuste Hardware: IP68/IP69K-zertifiziert, ideal für anspruchsvolle Baustellen.
- Vielseitig: Kompatibel mit Standard-, Schwenk- und Dreh-Löffel.
- Cloud-Plattform: Remote-Management und einfache Datenverwaltung.
- Preis: Ab 22.000 € (zzgl. USt. und Aufbau)
01 Produktivität und Kosteneffizienz
Das System reduziert manuelle Messungen und Anpassungen, beschleunigt den Aushubprozess und optimiert den Arbeitsablauf. Die MCNAV 3D-Baggersteuerung minimiert den Bedarf an Nacharbeit und Anpassungen, was zu kürzeren Projektzeiten und maximierter Maschinenbetriebszeit führt.
02 Verbesserte Genauigkeit und Präzision
Die hochpräzise GNSS-Positionierung des MCNAV Systems nutze alle möglichen GNSS-Konstellationen und fortschrittliche IMU-Sensoren, um in Echtzeitdaten die korrekte Ausrichtung, Tiefe und Neigung anzuzeigen.
03 Erhöhte Sicherheit
Bestandspläne können eingespielt werden, wodurch Gefahren wie z.B. Versorgungsleitungen sichtbar sind.
Da kein Kollege mehr im Graben Höhen kontrollieren muss, wird ebenfalls das Unfallrisiko reduziert.
04 Hohe Maschinenkompatibilität
Egal ob Verstellausleger, Schwenkausleger (in Entwicklung), Standard- oder Schwenklöffel (zusätzlicher IMU Sensor notwendig). Das MCANV System ist für mit den meisten Baggern kompatibel.
05 Echtzeit-Udates und Support
Updates können direkt über das Internet aufgespielt werden, wodurch das System einfach auf dem neueseten Stand gehalten werden kann. Für die Updates fallen auch keine Kosten an.
Der Cloud-Zugang ermöglicht neben dem Fernzugriff im Supportfall auch eine unkomplizierte Datensynchronisierung.
06 Funktionen
MCNAV besitzt die gleichen Funktionen wie EasyNAV für die schnelle Arbeit vor Ort ohne externe CAD-Daten.
Zusätzlich können komplexe Pläne und Oberflächen eingespielt werden. Hier kommt das volle Potenzial der sehr schnellen CAD-Engine zum Tragen.
Deine Vorteile mit EasyNAV und MCNAV
- Zeitersparnis: Schnellere Fertigstellung.
- Kosteneffizienz: Reduzierter Dieselverbrauch und weniger Personalbedarf.
- Präzision: Zentimetergenaue Ergebnisse für perfekte Bauprojekte.
- Einfache Bedienung: Intuitive Software, keine aufwendigen Schulungen notwendig.
- Beste Preis-Leistung: Deutlich günstiger als Konkurrenzsysteme.
Jetzt starten– Optimiere Deine Baustelle!
FAQ - Häufige Fragen
Allgemeine Fragen zur Baggersteuerung
Was ist eine Baggersteuerung und wie funktioniert sie?
Eine Baggersteuerung ist ein System, das mithilfe von Sensoren, GNSS-Empfängern und Software die Position des Baggers und seiner Schaufel in Echtzeit überwacht. Dadurch können Erdarbeiten präzise und effizient durchgeführt werden, ohne dass Markierungen oder zusätzliche Vermessungen erforderlich sind.
Was ist der Unterschied zwischen einer 2D- und einer 3D-Baggersteuerung?
- 2D-Baggersteuerung: Arbeitet mit Höhen- und Tiefenangaben, jedoch ohne räumliche Orientierung. Sie eignet sich für einfache Projekte wie Gräben oder Fundamente.
- 3D-Baggersteuerung: Nutzt GNSS-Daten und CAD-Pläne, um die Position des Baggers in drei Dimensionen zu bestimmen. Ideal für komplexe Bauvorhaben wie Straßenbau oder Geländeprofilierungen.
Welche Vorteile bietet eine 3D-Baggersteuerung?
- Zeitersparnis: Bis zu 50 % kürzere Bauzeiten.
- Kostenreduktion: Weniger Dieselverbrauch und Personalbedarf.
- Präzision: Zentimetergenaue Ergebnisse ohne Nacharbeiten.
- Effizienz: Kontinuierlicher Arbeitsfluss ohne Unterbrechungen.
Für welche Bauprojekte eignet sich eine 3D-Baggersteuerung?
Eine 3D-Baggersteuerung eignet sich für eine Vielzahl von Projekten, darunter:
- Straßenbau
- Fundamente (Baugruben) und Gräben
- Geländeprofilierungen
- Landwirtschaftliche Projekte wie Feldausgleich
- Bau von Teichen oder Dämmen
Wie unterscheidet sich eine 3D-Baggersteuerung von traditionellen Methoden?
Traditionelle Methoden erfordern oft Markierungen, Vermessungen und manuelle Kontrollen, was zeitaufwendig und fehleranfällig ist. Eine 3D-Baggersteuerung eliminiert diese Schritte, da sie die Position des Baggers in Echtzeit überwacht und automatisch anpasst.
Spezifische Fragen zu EasyNAV und MCNAV
Was ist der Unterschied zwischen EasyNAV und MCNAV?
- EasyNAV: Einsteigerfreundlich, kosteneffizient und ideal für kleinere Bauprojekte. Keine CAD-Daten erforderlich, einfache Installation und Bedienung.
- MCNAV: High-End-Lösung für anspruchsvolle Bauvorhaben. Unterstützt komplexe CAD-Daten, bietet robuste Hardware und ist für den Einsatz unter härtesten Bedingungen geeignet.
Wie lange dauert die Installation der Systeme?
- EasyNAV: Die Installation dauert inkl. Kalibrierung und das Einmessen von bis zu 3 Löffeln ca. einen Tag.
- MCNAV: Die Installation inkl. Kalibrierung und das Einmessen von Löffeln dauert ca. 2 Tage.
Welche Maschinen sind mit EasyNAV und MCNAV kompatibel?
- Beide Systeme sind mit einer Vielzahl von Maschinen kompatibel, darunter:
- Standard-Bagger
- Bagger mit
- Schwenklöffel
- Schwenkausleger (funktioniert für EasyNAV, bei MCNAV noch in Entwicklung)
- Verstellausleger
Benötige ich spezielle Schulungen, um die Systeme zu bedienen?
Eine Schulung ist notwendig, aber kein Hexenwerk. Mit EasyNAV dauert die Schulung etwa 2 Stunden – danach heißt es üben und loslegen. MCNAV ist etwas umfangreicher, hier solltest Du mit einem halben Tag Schulung rechnen. Beide Systeme sind jedoch so benutzerfreundlich, dass Du schnell damit arbeiten kannst. EasyNAV eignet sich perfekt für Einsteiger, während MCNAV mit einer intuitiven Oberfläche auch bei komplexen Projekten leicht zu bedienen ist.
Welche Vorteile bietet EasyNAV im Vergleich zu anderen 3D-Systemen?
- Günstiger Preis im Vergleich zu Konkurrenzsystemen.
- Keine CAD-Daten oder spezielle Expertise erforderlich.
- Schnelle Installation und einfache Bedienung.
Welche Vorteile bietet MCNAV im Vergleich zu anderen High-End-Systemen?
- Leistungsstarke CAD-Integration für komplexe Projekte.
- Robuste Hardware (IP68/IP69K) für den Einsatz unter extremen Bedingungen.
- Cloud-Plattform für Remote-Management und Datenverwaltung.
Praktische Fragen zur Nutzung
Wie genau sind die Systeme?
Beide Systeme bieten eine zentimetergenaue Präzision (+/- 3cm), die für anspruchsvolle Bauprojekte erforderlich ist.
Kann ich die Systeme zwischen verschiedenen Baggern wechseln?
Das kommt auf das System an:
- EasyNAV: Dieses System wird fest im Bagger verbaut und ist nicht dafür ausgelegt, zwischen Maschinen gewechselt zu werden.
- MCNAV: Mit einem speziellen Vorbereitungskit kannst Du Dein MCNAV-System problemlos auf andere Bagger übertragen. Dafür werden das Tablet, der GNSS-Empfänger und die beiden GNSS-Antennen auf den neuen Bagger montiert. Der Rest ist bereits vorinstalliert, sodass der Wechsel schnell und unkompliziert abläuft.
Welche laufenden Kosten entstehen nach dem Kauf?
Nach dem Kauf können einige laufende Kosten anfallen:
- Korrekturdaten: Für jedes GNSS-System werden Korrekturdaten benötigt. Wir empfehlen den Dienst SAPOS, der in den meisten Bundesländern sehr günstig ist, aber in einigen Regionen noch nicht kostenlos angeboten wird.
- SIM-Karte: Für das Tablet im System fallen geringe Kosten für die mobile Datenverbindung an.
- Wartungs- und Supportvertrag: Wir empfehlen Dir einen optionalen Vertrag mit uns. Damit kannst Du uns jederzeit ohne zusätzliche Kosten kontaktieren. Außerdem kommen wir einmal im Jahr vorbei, prüfen die Software und Hardware Deines Systems und sorgen dafür, dass alles reibungslos funktioniert.
Mit diesen Services kannst Du sicher sein, dass Dein System immer zuverlässig und einsatzbereit bleibt.
Bietet Ihr Support und Wartung an?
Ja, wir bieten Dir umfassenden Support und Wartung für Deine EasyNAV- oder MCNAV-Systeme an. Unser Ziel ist es, sicherzustellen, dass Dein System jederzeit zuverlässig funktioniert. Hier sind die Details:
- Support: Du kannst uns jederzeit kontaktieren, wenn Du Fragen hast oder Unterstützung benötigst. Mit einem optionalen Supportvertrag entstehen Dir dabei keine zusätzlichen Kosten.
- Wartung: Wir empfehlen Dir unseren Wartungsvertrag. Damit kommen wir einmal im Jahr zu Dir, prüfen die Software und Hardware Deines Systems und stellen sicher, dass alles einwandfrei läuft. So kannst Du Dich immer auf Dein System verlassen.
Mit unserem Support- und Wartungspaket bist Du rundum abgesichert und kannst Dich voll auf Deine Projekte konzentrieren.
Zusätzliche Fragen
Welche Technologien nutzen EasyNAV und MCNAV?
Beide Systeme verwenden GNSS-Technologie (GPS, GLONASS, BeiDou, Galileo) und IMU-Sensoren, um präzise Positionsdaten in Echtzeit zu liefern.
Sind die Systeme wetterfest?
Ja, die Hardware ist robust und wetterfest (IP68/IP69K), sodass sie auch unter extremen Bedingungen zuverlässig funktioniert.
Kann ich CAD-Daten direkt in das System laden?
- EasyNAV: Keine CAD-Daten erforderlich, da das System direkt vom Bagger aus gesteuert wird.
- MCNAV: Unterstützt komplexe CAD-Daten und ermöglicht die direkte Integration ohne zusätzliche Verarbeitung.
Warum sollte ich mich für EasyNAV oder MCNAV entscheiden?
- EasyNAV: Ideal für Einsteiger, die eine kostengünstige und einfache Lösung suchen.
- MCNAV: Perfekt für Profis, die maximale Präzision und Leistung benötigen.
Warum sollte ich mich für EasyNAV oder MCNAV entscheiden?
Weil wir von messprofiservice echte Profis sind! Wir kennen uns nicht nur mit der Technik und dem Aufbau der Systeme aus, sondern auch mit der Software und – was oft entscheidend ist – mit dem Thema CAD-Pläne. Falls Du noch keine Möglichkeit hast, solche Pläne selbst zu erstellen, übernehmen wir das gerne für Dich.Aber wir bieten Dir noch mehr als nur Baggersteuerungen:
- Baulaser inklusive Kalibrierung und Reparatur.
- GNSS-Rover – unverzichtbar, wenn Du mit einer 3D-Baggersteuerung arbeitest.
- Geräte zur Untergrundvermessung wie Kabelortungsgeräte und Georadare.
Unser Ziel ist es, Dich mit Lösungen zu versorgen, die Dein Unternehmen wirklich voranbringen. Dabei setzen wir auf erstklassigen Service und ein unschlagbares Preis-Leistungs-Verhältnis. Mit uns hast Du nicht nur einen Lieferanten, sondern einen Partner, der Dich langfristig unterstützt.
